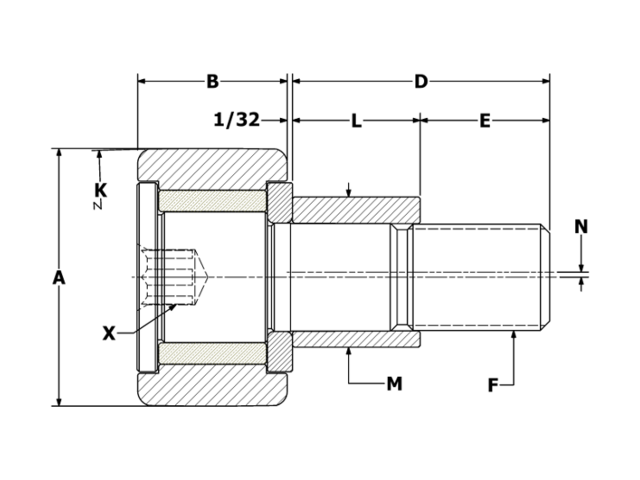

ID |
Roller
O.D. |
Roller
Width |
Crown Radius |
Stud
Length |
M.E.T. |
Thread
Class
2A |
Hex Size |
Bushing
Length |
Bushing
Diameter |
Eccentric
offset |
|
A |
B |
K |
D |
E |
F |
X |
L |
M |
N |
CSFHE-16-A |
0.500 |
0.375 |
7 |
0.625 |
1/4 |
10-32 |
1/8 |
0.375 |
0.250 |
0.010 |
CSFHE-20-A |
0.625 |
0.4375 |
8 |
0.750 |
1/3 |
1/4-28 |
1/8 |
0.437 |
0.375 |
0.015 |
CSFHE-22-A |
0.688 |
0.4375 |
8 |
0.750 |
1/3 |
1/4-28 |
1/8 |
0.437 |
0.375 |
0.015 |
CSFHE-24-A |
0.750 |
0.500 |
10 |
0.875 |
3/8 |
3/8-24 |
3/16 |
0.500 |
0.500 |
0.015 |
CSFHE-28-A |
0.875 |
0.500 |
10 |
0.875 |
3/8 |
3/8-24 |
3/16 |
0.500 |
0.500 |
0.015 |
CSFHE-32-A |
1.000 |
0.625 |
12 |
1.000 |
1/2 |
7/16-20 |
1/4 |
0.500 |
0.625 |
0.030 |
CSFHE-36-A |
1.125 |
0.625 |
12 |
1.000 |
1/2 |
7/16-20 |
1/4 |
0.500 |
0.625 |
0.030 |
CSFHE-40-A |
1.250 |
0.750 |
14 |
1.250 |
5/8 |
1/2-20 |
1/4 |
0.625 |
0.687 |
0.030 |
CSFHE-44-A |
1.375 |
0.750 |
14 |
1.250 |
5/8 |
1/2-20 |
1/4 |
0.625 |
0.687 |
0.030 |
CSFHE-48-A |
1.500 |
0.875 |
20 |
1.500 |
3/4 |
5/8-18 |
5/16 |
0.750 |
0.875 |
0.030 |
CSFHE-52-A |
1.625 |
0.875 |
20 |
1.500 |
3/4 |
5/8-18 |
5/16 |
0.750 |
0.875 |
0.030 |
CSFHE-56-A |
1.750 |
1.000 |
20 |
1.750 |
7/8 |
3/4-16 |
5/16 |
0.875 |
1.000 |
0.030 |
CSFHE-60-A |
1.875 |
1.000 |
20 |
1.750 |
7/8 |
3/4-16 |
5/16 |
0.875 |
1.000 |
0.030 |
CSFHE-64-A |
2.000 |
1.250 |
24 |
2.000 |
1 |
7/8-14 |
7/16 |
1.000 |
1.187 |
0.030 |
CSFHE-72-A |
2.250 |
1.250 |
24 |
2.000 |
1 |
7/8-14 |
7/16 |
1.000 |
1.187 |
0.030 |
CSFHE-80-B |
2.500 |
1.500 |
30 |
2.250 |
1 1/8 |
1-14 |
1/2 |
1.125 |
1.375 |
0.030 |
CSFHE-88-B |
2.750 |
1.500 |
30 |
2.250 |
1 1/8 |
1-14 |
1/2 |
1.125 |
1.375 |
0.030 |
CSFHE-96-B |
3.000 |
1.750 |
30 |
2.500 |
1 1/4 |
1 1/4-12 |
3/4 |
1.250 |
1.750 |
0.060 |
CSFHE-104-B |
3.250 |
1.750 |
30 |
2.500 |
1 1/4 |
1 1/4-12 |
3/4 |
1.250 |
1.750 |
0.060 |
CSFHE-112-B |
3.500 |
2.000 |
30 |
2.750 |
1 3/8 |
1 3/8-12 |
3/4 |
1.375 |
1.812 |
0.060 |
CSFHE-128-B |
4.000 |
2.250 |
30 |
3.500 |
1 1/2 |
1 1/2-12 |
3/4 |
2.000 |
2.000 |
0.060 |
